2. Два тела вращения

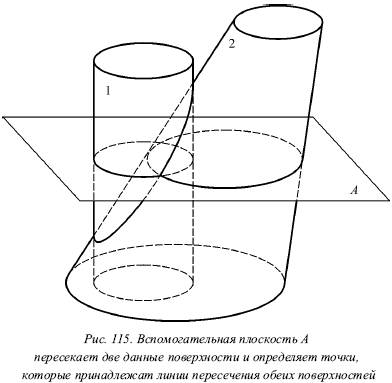

Метод проведения вспомогательных плоскостей применяется при построении линии пересечения поверхностей двух тел вращения. Суть этого метода заключается в следующем. Проводят вспомогательную плоскость А (рис. 115) таким образом, чтобы каждое из данных тел она пересекала по такой линии, построение которой не является сложным. Строят данные две линии, по которым вспомогательная плоскость пересекает поверхность каждого из тел, а точки пересечения этих линий относятся к искомой линии пересечения данных поверхностей. Следовательно, важно подобающим образом провести вспомогательную плоскость.
Лучше всего начинать построение с нахождения характерных точек, к которым главным образом относятся точки, отделяющие видимую часть линии от невидимой на каждой проекции. Характерными точками могут быть и самая верхняя точка линии, и самая нижняя, и самая передняя, и самая задняя и т. д. После установления всех характерных точек и указания достаточного количества промежуточных, проводят линию, которая соединяет эти точки.
