3. Прямая, лежащая в данной плоскости
Прямая принадлежит плоскости Р в том случае, если любые две ее точки лежат в данной плоскости.

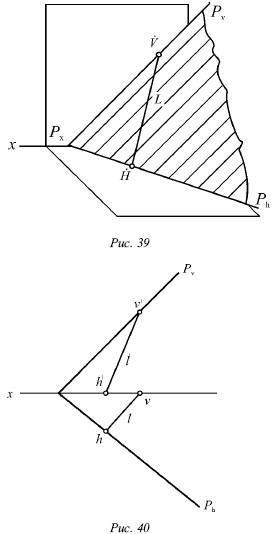

Например, если следы прямой лежат на одноименных следах плоскости, то прямая лежит в этой плоскости (рис. 39).
Рассмотрим построение прямой, лежащей в данной плоскости Р .
Первый способ.
Возьмем на следах P h и P v по одной точке (рис. 40) и рассмотрим их как следы искомой прямой.
Рассматривая следы прямой, легко построить ее проекции.
Второй способ.
Одну проекцию прямой, например горизонтальную 1, можно провести (рис. 40). Точки ее пересечения со следом P h и осью х определят горизонтальные проекции h и v следов искомой прямой. Если соединить прямой фронтальные проекции h́ и v́ следов, можно получить фронтальную проекцию 1́.
