1. Определение положения плоскости
Для произвольно расположенной плоскости проекции ее точек заполняют все три плоскости проекций. Поэтому не имеет смысла говорить о проекции всей плоскости целиком, нужно рассматривать лишь проекции таких элементов плоскости, которые ее определяют.
На основании законов стереометрии плоскость определяется, когда известны принадлежащие ей:
1) три точки, не лежащие на одной прямой;
2) прямая и точка, не находящаяся на этой прямой;
3) две пересекающиеся прямые;
4) две параллельные прямые.

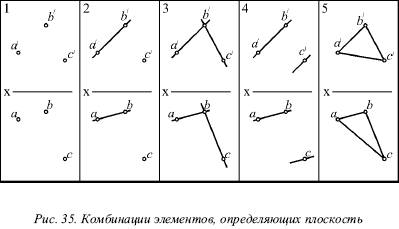

Итак, плоскость будет считаться заданной, если имеется на эпюре одна из перечисленных выше комбинаций элементов, определяющих данную плоскость (рис. 35 случаи 1, 2, 3, 4).
Все четыре способа задания плоскости равнозначны, так как легко имея одну комбинацию элементов, изображенную на рисунке 35 перейти к любой другой.
Если соединить одноименные проекции трех точек А, В и С , определяющих данную плоскость (рис. 35, случай 5), можно получить проекции треугольника ABC , лежащего в этой плоскости. Способ изображения плоскости в виде треугольника, не является принципиально новым, но обладает по сравнению с остальными четырьмя случаями большей наглядностью.
