На рис. 104 показана упрощенная ферма Больмана с тремя секциями. На самом деле это было весьма сложное сооружение с гораздо большим числом секций. Кроме того, работающие на растяжение части конструкции были без какой-либо нужды непомерно удлинены.

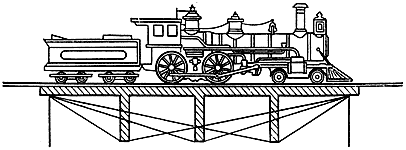

Рис. 104. Ферма Больмана.

Ферма Финка (рис. 105), используемая в тех же целях, состояла из более коротких деталей и на практике оказалась гораздо лучше. Если в нижней части фермы Финка проложить сплошную балку, она станет фермой Пратта или Хова (рис. 106). Точно такую же конструкцию обычно используют и в традиционном биплане. Ферма Пратта-Хова одинаково хорошо работает при воздействии нагрузки и сверху, снизу, то есть, можно сказать, она одинаково хорошо ведет себя и с точки зрения выгибания, и с точки зрения провисания. Далее, если использовать детали, которые могут работать как на сжатие, так и на растяжение, то можно упростить конструкцию такой фермы, получив в результате ферму Уоррена (рис. 107). Именно эта ферма особенно часто используется в конструкциях, сделанных из обычного стального проката.

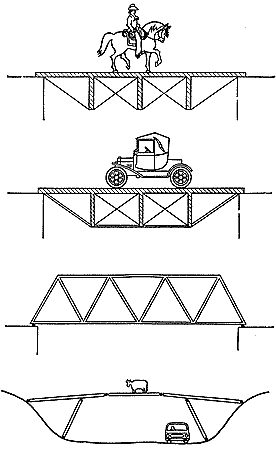

Рис. 105. Ферма Финка.

Рис. 106. Ферма Пратта - Хова.

Рис. 107. Ферма Уоррена.

Рис. 108. Консольный мост с центральной секцией в виде шарнирно опертой балки.

До сих пор мы говорили о мостах как о шарнирно опертых балках, каковыми большинство из них, конечно, и является. Однако в ряде случаев в конструкциях мостов работают и консоли. Во времена деревянных конструкций они были не очень популярны, но теперь стальные и железобетонные мосты такого типа получили широкое распространение. Особенно часто железобетонные консольные мосты используются над автострадами. Обычно они имеют центральную секцию, выполненную в виде балки, по концам шарнирно опертой на две консоли (рис. 108). Такая конструкция менее чувствительна к взаимному смещению элементов. Есть мосты, в которых выступающие с двух сторон консоли встречаются посередине.

Во времена приверженности к очень длинным железнодорожным мостам было модным строить их в виде огромных стальных консолей. Наиболее известный мост такого типа -это железнодорожный мост через Форт, который был закончен в 1890 г. Это был первый большой мост, построенный из мартеновской стали, вес его составлял 51 тыс. т.

Автомобильные мосты требуют меньшей жесткости, чем железнодорожные, поэтому большинство современных мостов - подвесные. Автомобильный мост через Форт, который имеет такую же длину, как и расположенный рядом железнодорожный, построен в 1965 г. На его сооружение пошло только 22 тыс. т. стали.
